reparation treuil

Buggy Académie :: Buggy :: Buggy :: PGO :: PGO 250

Page 1 sur 4 1, 2, 3, 4  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

reparation treuil

Message  meca le Ven 20 Juin 2014 - 17:49

j ouvre un nouveau poste cela eviter de tout melanger

achats des pieces

1 cable electrique
2 disjoncteur 20 A j ai pas trouvé plus gros  Neutral Sad Sad Sad
3 boitier electrique
4 nouveau cable d acier, j'ai aussi une corde d escalade (voir ce qui va le mieux)
5 relais treuil

demain je fais le branchement  Laughing  Laughing  Laughing  Laughing  Laughing


avatar
meca
Admin

Messages : 1626
Date d'inscription : 21/07/2010
Age : 49
Localisation : ouest lyonnais

Revenir en haut Aller en bas

Re: reparation treuil

Message  Lrpaf le Ven 20 Juin 2014 - 18:12

cheers

La corde est moins dangereuse que le câble quand ça casse et pas de risque pour les mains

mais il faut que tu mettes un écubier pour corde pour éviter de l'abîmer


avatar
Lrpaf
Admin

Messages : 1598
Date d'inscription : 21/07/2010
Localisation : Aux Portes du Médoc

Revenir en haut Aller en bas

Re: reparation treuil

Message  Gillou81 le Ven 20 Juin 2014 - 21:06

Fais attention la corde d escalade est élastique . Elle est prévue pour s'allonger en cas de chute et donc l amortir. Pour un treuil je ne sais pas si cela ne va pas poser de problèmes
avatar
Gillou81

Messages : 818
Date d'inscription : 31/07/2010
Age : 51
Localisation : tarn

Revenir en haut Aller en bas

Re: reparation treuil

Message  meca le Dim 22 Juin 2014 - 11:46

salut a vous tous



tout est raccordés suivant le schema

mais comme l'electricité et moi cela fait  affraid affraid affraid affraid affraid affraid

une question

le treuil en lui meme doit il etre raccordé a la batterie,ou c'est le relais qui fait la liaison.
j'y comprend plus rien heureusement l'apéro approche drunken drunken
avatar
meca
Admin

Messages : 1626
Date d'inscription : 21/07/2010
Age : 49
Localisation : ouest lyonnais

Revenir en haut Aller en bas

Re: reparation treuil

Message  Lrpaf le Dim 22 Juin 2014 - 12:00

cheers


Oui comme sur ton schéma, le relais sur la batterie et le treuil sur le relais,
le relais inversera les polarités (sens de rotation du treuil) en fonction de la position de l'interrupteur de commande du treuil


avatar
Lrpaf
Admin

Messages : 1598
Date d'inscription : 21/07/2010
Localisation : Aux Portes du Médoc

Revenir en haut Aller en bas

Re: reparation treuil

Message  meca le Dim 22 Juin 2014 - 12:13

merci loupapi oufffffffffffffffffffff bounce  bounce  bounce  bounce  bounce  bounce  bounce


je peu boire l'apéro tranquille
avatar
meca
Admin

Messages : 1626
Date d'inscription : 21/07/2010
Age : 49
Localisation : ouest lyonnais

Revenir en haut Aller en bas

Re: reparation treuil

Message  meca le Dim 22 Juin 2014 - 16:44

Embarassed Embarassed Embarassed Embarassed Embarassed Embarassed
j'ai voulo mettre un coupe circuit  Rolling Eyes Rolling Eyes Rolling Eyes Rolling Eyes Rolling Eyes

du +relais au coupe circuit puis au + treuil

du -relais au coupe circuit puis - treuil


 cheers cheers cheers le treuil fonction sans que le coupe circuit soit actionné  confused confused confused

vraiment nul en electricité meca rendeer rendeer rendeer (bonnet d ane)

avatar
meca
Admin

Messages : 1626
Date d'inscription : 21/07/2010
Age : 49
Localisation : ouest lyonnais

Revenir en haut Aller en bas

Re: reparation treuil

Message  meca le Dim 22 Juin 2014 - 16:46

le buggy en lui meme tourne essais positif,
il est pret pour la buggy academie de juillet bounce bounce bounce bounce bounce bounce bounce bounce bounce bounce bounce bounce
avatar
meca
Admin

Messages : 1626
Date d'inscription : 21/07/2010
Age : 49
Localisation : ouest lyonnais

Revenir en haut Aller en bas

Re: reparation treuil

Message  meca le Dim 22 Juin 2014 - 17:00

meca a écrit:Embarassed Embarassed Embarassed Embarassed Embarassed Embarassed
j'ai voulo mettre un coupe circuit   Rolling Eyes Rolling Eyes Rolling Eyes Rolling Eyes Rolling Eyes

du +relais au coupe circuit puis au + treuil

du -relais au coupe circuit puis - treuil


 cheers cheers cheers le treuil fonction sans que le coupe circuit soit actionné   confused confused confused

vraiment nul en electricité   meca rendeer rendeer rendeer (bonnet d ane)




 drunken drunken drunken drunken

je dois mettre

du + relais au coup circuit
puis du coup circuit au + treuil ??????????
avatar
meca
Admin

Messages : 1626
Date d'inscription : 21/07/2010
Age : 49
Localisation : ouest lyonnais

Revenir en haut Aller en bas

raccordement coupe circuit treuil

Message  looping le Lun 23 Juin 2014 - 22:09

Tu debranches le + du treuil et tu le raccordes au coupe circuit,de l'autre borne du coupe circuit,tu ajoutes un fil de la meme section et tu le branches sur le + du treuil . Idea
avatar
looping

Messages : 9
Date d'inscription : 20/08/2012
Age : 49
Localisation : Belgique (Philippeville)

Revenir en haut Aller en bas

Re: reparation treuil

Message  meca le Mar 24 Juin 2014 - 5:53

salut

merci  sunny sunny sunny sunny
avatar
meca
Admin

Messages : 1626
Date d'inscription : 21/07/2010
Age : 49
Localisation : ouest lyonnais

Revenir en haut Aller en bas

Re: reparation treuil

Message  meca le Ven 15 Avr 2016 - 13:12

Lrpaf a écrit:cheers

La corde est moins dangereuse que le câble quand ça casse et pas de risque pour les mains

mais il faut que tu mettes un écubier pour corde pour éviter de l'abîmer




quel diamètre la corde ??? longueur???
avatar
meca
Admin

Messages : 1626
Date d'inscription : 21/07/2010
Age : 49
Localisation : ouest lyonnais

Revenir en haut Aller en bas

Re: reparation treuil

Message  Lrpaf le Sam 16 Avr 2016 - 10:09

cheers



meca a écrit: quel diamètre la corde ??? longueur???


environ 5 mm et 15 m de long



http://www.treuil-shop.com/achat-cordage-plasma-pour-treuils-electriques-391870.html

avatar
Lrpaf
Admin

Messages : 1598
Date d'inscription : 21/07/2010
Localisation : Aux Portes du Médoc

Revenir en haut Aller en bas

Re: reparation treuil

Message  meca le Sam 16 Avr 2016 - 11:26

cheers cheers cheers merci

pour l écubier tu me conseil le grand ou le petit?????
avatar
meca
Admin

Messages : 1626
Date d'inscription : 21/07/2010
Age : 49
Localisation : ouest lyonnais

Revenir en haut Aller en bas

Re: reparation treuil

Message  meca le Sam 16 Avr 2016 - 11:29

ancien câble acier
diamètre 48 mm
longueur 14m
avatar
meca
Admin

Messages : 1626
Date d'inscription : 21/07/2010
Age : 49
Localisation : ouest lyonnais

Revenir en haut Aller en bas

Re: reparation treuil

Message  Lrpaf le Sam 16 Avr 2016 - 14:00

meca a écrit:cheers cheers cheers merci

pour l écubier tu me conseil le grand ou le petit?????



Que l'entraxe des vis de fixation de l'écubier sur la platine correspondent

ex: Entre axes vis 150 mm, diam 8 mm


http://www.ebay.fr/itm/Ecubier-Aluminium-pour-treuil-T-max-4500-6000LB-/231905569572?hash=item35fea62b24:g:hqkAAOSwq19XBpM-
avatar
Lrpaf
Admin

Messages : 1598
Date d'inscription : 21/07/2010
Localisation : Aux Portes du Médoc

Revenir en haut Aller en bas

Re: reparation treuil

Message  meca le Sam 16 Avr 2016 - 20:57

Lrpaf a écrit:
meca a écrit:cheers cheers cheers merci

pour l écubier tu me conseil le grand ou le petit?????



Que l'entraxe des vis de fixation de l'écubier sur la platine correspondent

ex: Entre axes vis 150 mm, diam 8 mm


http://www.ebay.fr/itm/Ecubier-Aluminium-pour-treuil-T-max-4500-6000LB-/231905569572?hash=item35fea62b24:g:hqkAAOSwq19XBpM-


entraxe scratch scratch scratch scratch il faut que je regarde mieux mais je crois 110mm sur la platine du treuil
et si j'usine une plaque je pause sur les anciens rouleaux,cela peut il le faire scratch scratch scratch ????
avatar
meca
Admin

Messages : 1626
Date d'inscription : 21/07/2010
Age : 49
Localisation : ouest lyonnais

Revenir en haut Aller en bas

Re: reparation treuil

Message  Lrpaf le Dim 17 Avr 2016 - 10:11

cheers

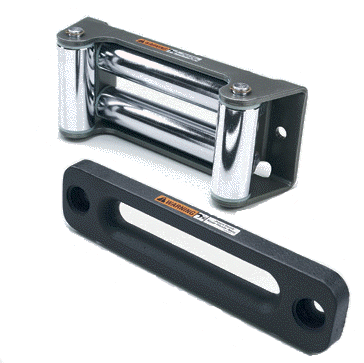

Il faut remplacer les rouleaux par un écubier pour éviter de couper la corde

Tu peux usiner une plaque mais cela va être long

il faut que le passage de la corde soit lisse pour éviter qu'elle se coupe par frottement


avatar
Lrpaf
Admin

Messages : 1598
Date d'inscription : 21/07/2010
Localisation : Aux Portes du Médoc

Revenir en haut Aller en bas

Re: reparation treuil

Message  meca le Dim 17 Avr 2016 - 11:19

cheers cheers cheers ok merci cheers cheers

commande passée

corde
écubier

avatar
meca
Admin

Messages : 1626
Date d'inscription : 21/07/2010
Age : 49
Localisation : ouest lyonnais

Revenir en haut Aller en bas

Re: reparation treuil

Message  meca le Mar 19 Avr 2016 - 10:43

cheers cheers cheers
juste une question de blonde (comme dirait gilles)

j'ai deposé mon treuil

est ce que je peu avec des ponts mettre le + sur le +
et
mettre le - sur le +

pour voir si il tourne dans les 2 sens geek geek geek geek geek
avatar
meca
Admin

Messages : 1626
Date d'inscription : 21/07/2010
Age : 49
Localisation : ouest lyonnais

Revenir en haut Aller en bas

Re: reparation treuil

Message  jeager13 le Mar 19 Avr 2016 - 11:20

salut,

si ton treuil a une borne sur un côté du moteur et une autre borne à l’opposé oui tu peux inverser les câbles + et - sur les deux bornes du moteur du treui

c'est ce que fait le relais que tu montres en début de postl

jeager13

Messages : 118
Date d'inscription : 06/01/2012
Age : 68
Localisation : Près de Salon de Provence 13

Revenir en haut Aller en bas

Re: reparation treuil

Message  meca le Mar 19 Avr 2016 - 11:26

cheers


avatar
meca
Admin

Messages : 1626
Date d'inscription : 21/07/2010
Age : 49
Localisation : ouest lyonnais

Revenir en haut Aller en bas

Re: reparation treuil

Message  jeager13 le Mar 19 Avr 2016 - 12:22

oui c'est bien cela,

tu mets les câbles sur ta batterie (genre câble de démarrage) tu branches sur le rouge et le noir du moteur, ça doit tourner dans un sens

et quand tu inverses les câbles sur le moteur il doit tourner dans l'autre sens.

MAIS  PRENDS  SOINS  de DÉCONNECTER   les câbles qui y sont branchés , qui rentre dans le boitier noir.

Ce boitier contient les relais inverseur ,il y en a 2 avec double contacts ou 4 avec simple contact.

J'avais fait un croquis pour un gars qui avait 4 relais de puissance de récup, je te mets le croquis tu comprendras mieux le fonctionnement,
un croquis et en enroulement et l'autre croquis en déroulement.
Quand deux relais sont en position ((contact)) les deux autres sont ouvert
Et quand tu laisses l'inter au milieu les 4 relais sont ''ouvert"





Dernière édition par jeager13 le Mar 19 Avr 2016 - 12:45, édité 1 fois

jeager13

Messages : 118
Date d'inscription : 06/01/2012
Age : 68
Localisation : Près de Salon de Provence 13

Revenir en haut Aller en bas

Re: reparation treuil

Message  jeager13 le Mar 19 Avr 2016 - 12:36

en fait je viens de comprendre ce que tu n'as pas compris alien

le moteur du treuil n'a pas de + ni de - définitif

les câbles qui alimentent sont tantôt "plus" et tantôt "moins" , c'est selon ce que tu veux,

pour enrouler il a une polarité et pour dérouler la polarité est inversée ((se sont les relais qui l'imposent ))

jeager13

Messages : 118
Date d'inscription : 06/01/2012
Age : 68
Localisation : Près de Salon de Provence 13

Revenir en haut Aller en bas

Re: reparation treuil

Message  meca le Mar 19 Avr 2016 - 13:05

cheers cheers cheers cheers cheers
merci jeager
donc on supposes
que si mon treuil déroule,mais enroule pas

je peu pour me dépanner inverser le - et + qui sont sur le treuil pour qu il fasse le contraire ????
on est ok
avatar
meca
Admin

Messages : 1626
Date d'inscription : 21/07/2010
Age : 49
Localisation : ouest lyonnais

Revenir en haut Aller en bas

Re: reparation treuil

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 4 1, 2, 3, 4  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires

Buggy Académie :: Buggy :: Buggy :: PGO :: PGO 250


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
